cases Proyecto de Autoconsumo Fotovoltaico 5,4 KWp
Estudio energético de la ubicación
La ubicación de la instalación se situa en la comunidad de Madrid en el municipio de Villalbilla.
Valores Solares de la ubicación
En global solar Attlas se realiza la consulta obteniéndose los siguientes valores para la ubicación:
| Descripción | Parámetro | Valor | Unidades |
| Generación Solar específica | PVOUT specific | 1.646,4 | kWh/kWp |
| Radiación Directa normal | DNI | 2054,5 | kWh/m2 |
| Irradiancia Global Horizontal | GHI | 1.743,3 | kWh/m2 |
| Irradiancia Difusa Horizontal | DIF | 562,0 | kWh/m2 |
| Irradiación global a inclinación óptima | GTI | 2.052,9 | kWh/m2 |
| Inclinación óptima de paneles | OPTA | 35/180 | ° |
| Temperatura del aire | TEMP | 15 | ° |
bolt Esquema eléctrico

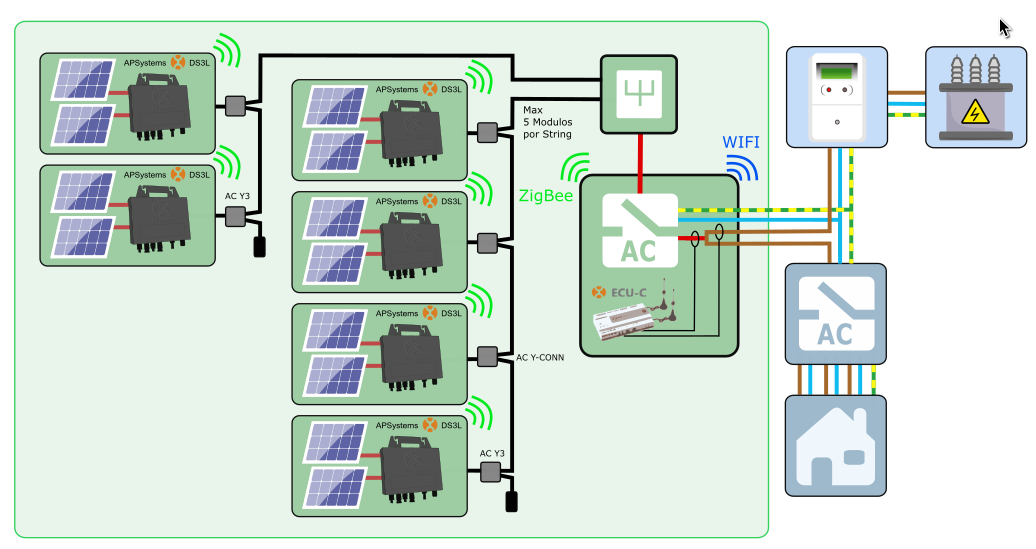

El esquema eléctrico en el caso de los microinversores, cada dos paneles están conectados directamente al un micro inversor. El microinversor tiene que estar conectado convenientemente a tierra, así como el marco del panel y estructura.
La salida de los microinversores están conectados a una línea monofásica de 4mm2 en paralelo hasta 4 microinversores en un mismo cable. Por tanto, los otros dos microinversores se conectan en otra línea hasta una caja de registro en donde se conectan los dos cables a una línea de evacuación de 6mm2 que conecta el tejado con el cuadro eléctrico donde se han instalado las protecciones de sobretensiones, magnetotérmico y diferencial tipo A y el sistema de monitorización de los microinversores con los que se comunica mediante radio Zeegbe y la medición del consumo y la producción solar mediante autotransformadores.
Imagen
- Imagen
