cases Proyecto de Autoconsumo Fotovoltaico 3,6 KWp+6kWh
Estudio energético de la ubicación
La ubicación de la instalación se situa en la comunidad de Madrid en el municipio de Colmenar de Oreja a 750m de altitud

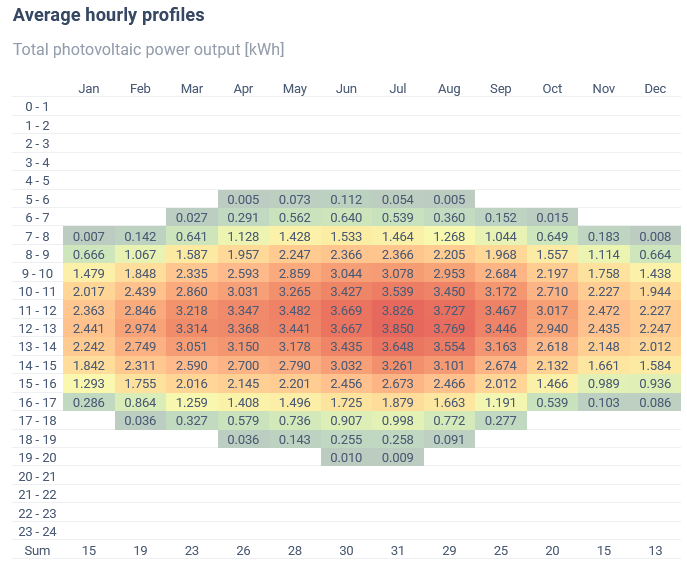

Valores Solares de la ubicación
En global solar Attlas se realiza la consulta obteniéndose los siguientes valores para la ubicación:
| Descripción | Parámetro | Valor | Unidades |
| Generación Solar específica | PVOUT specific | kWh/kWp | |
| Radiación Directa normal | DNI | kWh/m2 | |
| Irradiancia Global Horizontal | GHI | kWh/m2 | |
| Irradiancia Difusa Horizontal | DIF | kWh/m2 | |
| Irradiación global a inclinación óptima | GTI | kWh/m2 | |
| Inclinación óptima de paneles | OPTA | ° | |
| Temperatura del aire | TEMP | ° |
bolt Esquema eléctrico
El esquema eléctrico en el caso de los microinversores, cada dos paneles están conectados directamente al un micro inversor. El microinversor tiene que estar conectado convenientemente a tierra, así como el marco del panel y estructura.
El inversor dispone de dos MPPT aunque en una primera fase se ha dispuesto de 4 paneles que alimentan el MPPT1. El inversor dispone de una salida en línea con la red a 6KW de potencia y otra salida de backup alimentada siempre por batería aunque a una potencia máxima de 3KW debido a las limitaciones de corriente de la batería.
El cuadro eléctrico dispone por tanto de dos líneas que pueden conmutarse a los dos grupos de conexiones seleccionando si están conectados a red o a la línea de backup. Se han seleccionado las cargas que podrían alimentar elementos que requieran alimentación aunque haya caida de la red como son la alarma o la alimentación de router.
